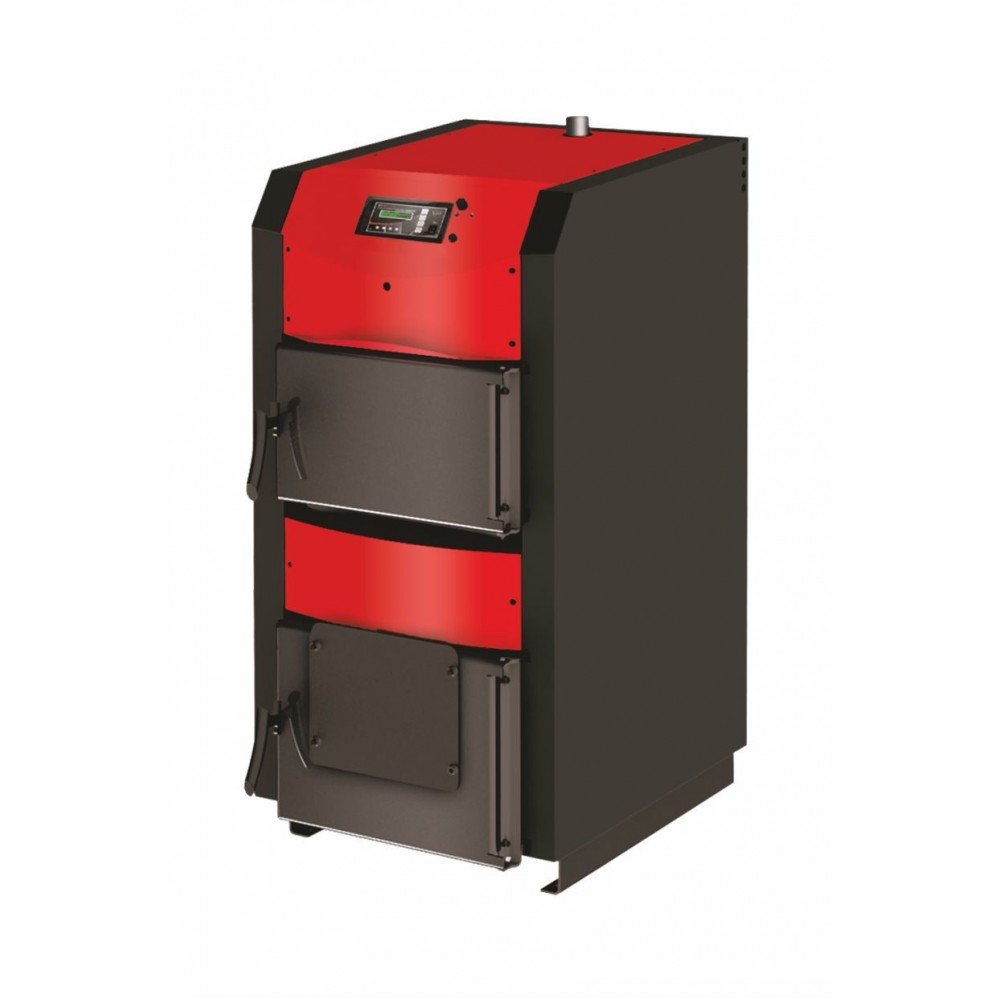

Caldeira a lenha BURNiT NWB PRIME 70, 70kW

Caldeira de aço com controlador eletrônico inteligente e ventilador elétrico para alimentação de ar forçado. As caldeiras de combustível sólido NWB PRIME variam em potência nominal de 20 a 110 kW para satisfazer as demandas de aquecimento de espaços de tamanho médio a grande. São projetados para queima de combustível sólido - madeira, briquetes de madeira classe B e carvão, e oferecem a opção de instalação de queimadores a pellets, óleo ou gás.

Fabricação

O corpo da caldeira é fabricado em aço de alta qualidade com 5mm de espessura para a câmara de combustão e 3mm de espessura para o manto de água. A câmara de combustão tem uma grande superfície de troca de calor e baixa impedância da câmara. A grande porta da fornalha garante um carregamento fácil, mesmo de grandes pedaços de madeira.

Controlador ST-81

O regulador de temperatura ST–81 destina-se ao controlo de caldeiras de aquecimento central. Controla a bomba de circulação de água, a bomba de água quente sanitária e a ventoinha. Quatro modos opcionais de operação das bombas: aquecimento doméstico, prioridade da caldeira, bombas paralelas, modo de verão. A caixa do controlador foi concebida para ser montada na instalação da caldeira. Suas funções são baseadas em dados de sensores. A unidade de controle eletrônico regula o processo de queima com o soprador, com base no combustível usado e na tiragem da chaminé, permitindo uma ampla faixa de operação.

Eficácia

Para aumentar a troca de calor, a superfície da câmara de combustão é nervurada e projetada para um fluxo de gás de combustão de três passagens. O manto envolve completamente a fornalha para maximizar o uso do calor. O corpo da caldeira é isolado das condições externas por lã resistente a altas temperaturas com 50 mm de espessura.

Dispositivos de segurança

Para uma operação segura e confiável da caldeira, vários dispositivos de segurança são instalados

- Grade de cinzas metálica removível protege os tubos de troca de calor e a base da câmara da chama

- Válvula de alívio de pressão 3 bar incl. no conjunto de entrega

- Evacuador de calor de segurança: uma linha cheia de água corrente passa pela parte mais alta do corpo da caldeira. Em caso de sobreaquecimento é acionado por uma válvula termostática (não incluída) para evacuar o calor da caldeira.

Combustível

A caldeira de aquecimento central pode funcionar com madeira natural não tratada, mas também com carvão e combustível sólido comprimido como briquetes. O comprimento máximo das toras de madeira é entre 330mm e 500mm dependendo do modelo. A umidade do combustível deve ser de 20% ou menos.

Para aproveitar ao máximo a caloricidade do combustível, as toras de madeira devem ser secas por um período de tempo prolongado. Altos níveis de umidade reduzem a caloricidade e a potência de saída da caldeira.

Versatilidade

Esta série de caldeiras é fabricada para queima de combustível sólido, com possibilidade de adaptação a outro tipo de combustível. Isso é possível montando um queimador de pellets, gás ou óleo na abertura inferior da porta. Também é necessária uma flange para montar o queimador (opcional).

Esquema das principais características de uma caldeira a lenha NWB PRIME

 Lenda:

1. Unidade de controle
2. Carcaça
3. Isolamento térmico de alta eficiência
4. Evacuador de calor de segurança
5. Fluxo de gás de combustão de três passagens
6. Manto
7. Câmara de combustão
8. Grelha metálica de cinzas
9. Recipiente de cinzas e fuligem
10. Flange do queimador (opcional)
11. Chaminé
12. Ventilador de alimentação de ar
13. Portinhola de entrada de ar

Este aparelho está em conformidade com a norma EN 303-5.
