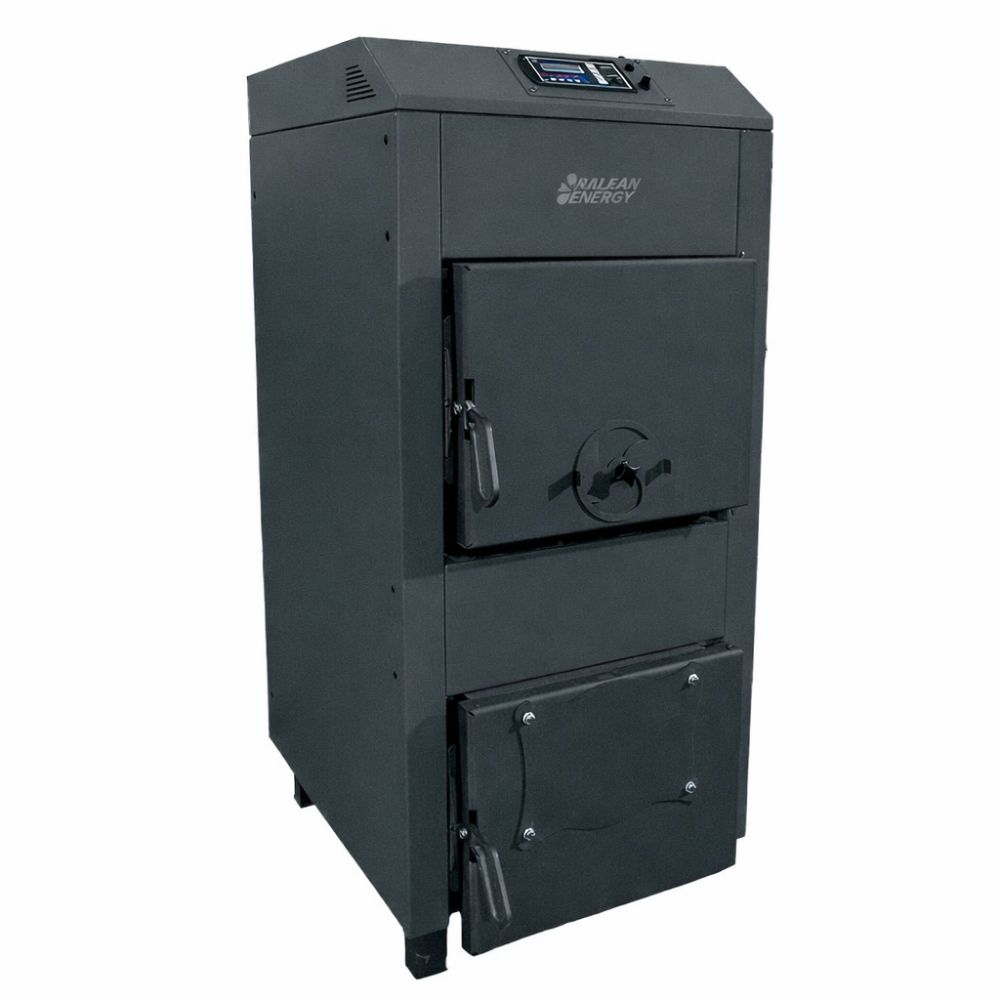

Caldeira a lenha Balkan Energy P50, 50kW

Uma caldeira de combustível sólido feita de aço com um controlador inteligente e ventilador elétrico para fornecimento de ar pressurizado e ajustável. A série P de caldeiras de combustível sólido da Balkan Energy cobre uma faixa de 30 a 100 kW, atendendo às necessidades de aquecimento de instalações médias a grandes. Projetadas para queimar combustíveis sólidos, essas caldeiras também oferecem a opção de instalar um queimador de pellets.

Características do produto

Construção:

• O corpo da caldeira é feito de aço de alta qualidade com 5 mm de espessura.

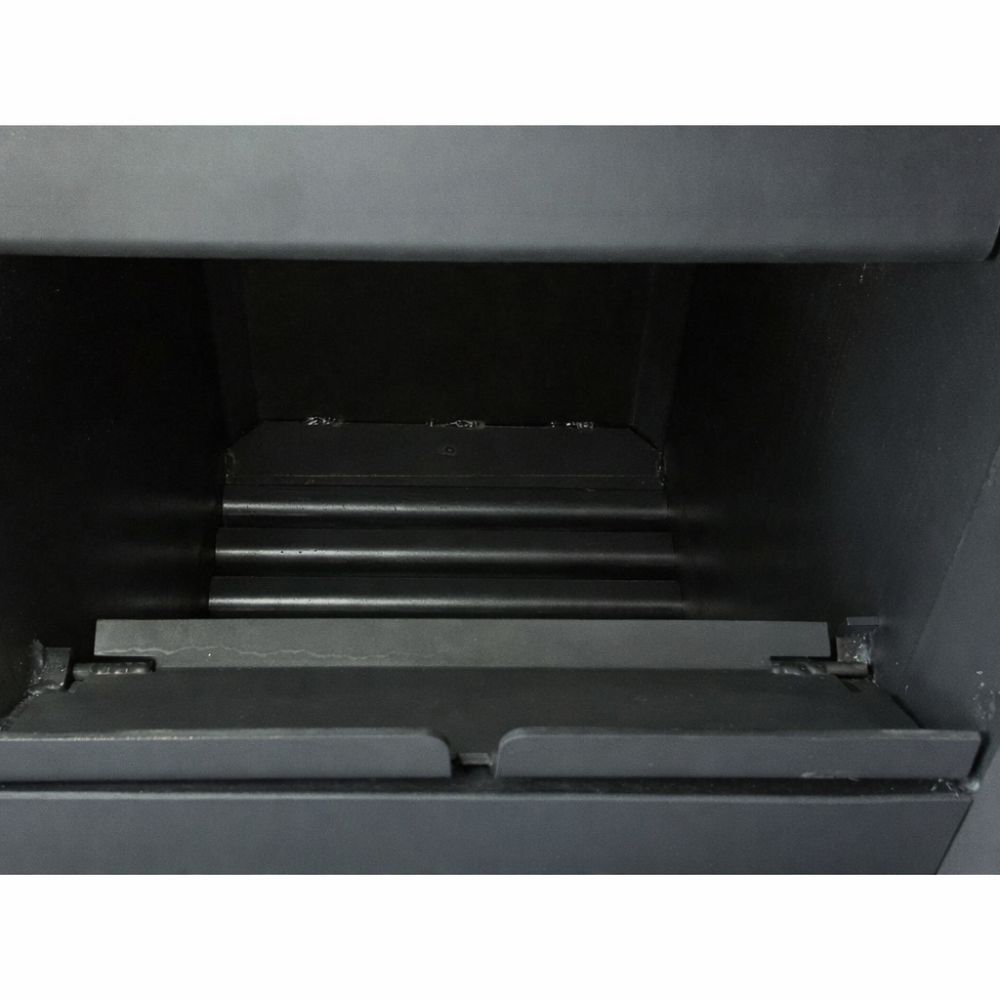

• Possui uma grande câmara de combustão com ampla superfície de troca de calor e baixa resistência para uma tiragem mais eficaz.

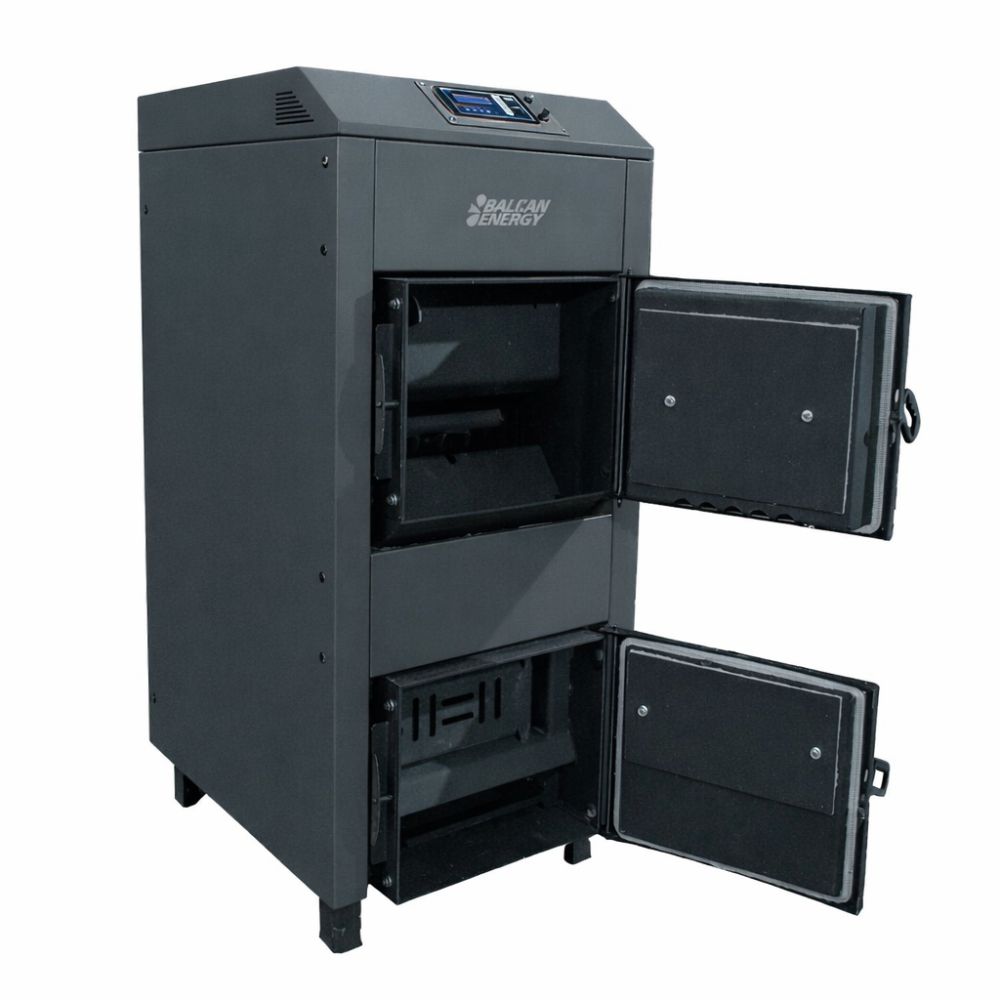

• Uma porta grande permite o carregamento fácil de grandes peças de madeira.

Eficiência:

• A câmara de combustão é nervurada para aumentar a superfície de troca de calor e foi projetada com um caminho de exaustão triplo para maximizar a troca de calor.
• O terceiro caminho de exaustão é feito com tubos de grande diâmetro para controlar efetivamente o fluxo de gases de exaustão. Inclui turbinas para ajustar a taxa de fluxo de gases de exaustão e otimizar a combustão.
• A câmara de combustão é totalmente cercada pela camisa de água para maior eficiência de troca de calor.
• A caldeira é isolada externamente com lã cerâmica densa, projetada para suportar altas temperaturas.

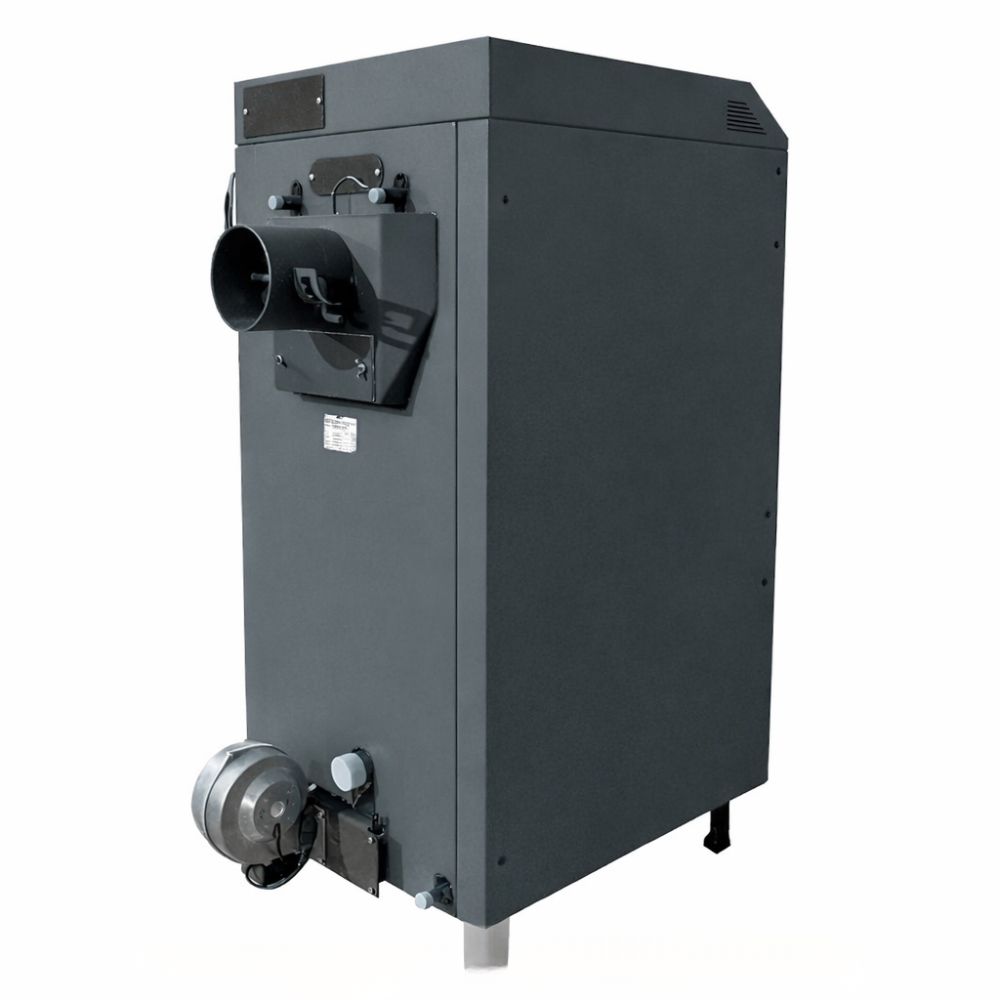

• O suprimento de ar é regulado por um ventilador de alta qualidade localizado na parte traseira da caldeira. Um controlador eletrônico mede a temperatura da água na parte superior e inferior da caldeira, bem como a temperatura de saída dos gases de combustão, e ajusta automaticamente o suprimento de ar para otimizar a combustão e maximizar a economia de combustível com base nas necessidades do sistema.
• O sistema pode ser conectado a um termostato interno.

Características adicionais:

• Câmara de combustão nervurada para maior superfície de troca de calor.
• Triplo caminho de escape para desempenho ideal.
• O terceiro caminho usa tubos de grande diâmetro com turbinas para ajustar a vazão dos gases de escape.
• A porta inferior pode acomodar um queimador de pellets com um flange de pescoço opcional.


Controlador de caldeira de madeira de carregamento zPID ST-81


Funções do controlador:

• Controle do ventilador com passo 1 de 0 a 100.
• Controle da bomba de circulação do aquecimento central.
• Controle da bomba de água quente sanitária.
• Conexão de termostato ambiente para melhor regulação da temperatura.
• Software zPID para ajuste automático da entrada de ar, otimizando a combustão e a economia de combustível.

Equipamento do controlador:

• Tela LCD para exibição de leituras.
• Dois sensores de temperatura para água nas partes superior e inferior do corpo da caldeira (sensores de temperatura CH)
• Um sensor de água quente sanitária (sensor HCW)
• Um sensor de temperatura de fumaça.
• Proteção contra alta temperatura com relé de sobrecarga térmica.
• O painel de controle é feito de materiais resistentes a altas e baixas temperaturas.

Princípio de operação:

O controlador de temperatura inteligente ST–81 zPID foi projetado para regular a operação de caldeiras de aquecimento central de combustível sólido. Ele controla a bomba de aquecimento central, a bomba de água quente doméstica e o ventilador. Existem quatro modos de operação:

• Aquecimento residencial
• Prioridade da caldeira
• Bombas de circulação paralela
• Modo verão

O controlador mede as temperaturas dos gases de combustão e da água nas partes superior e inferior da caldeira e usa a função zPID para ajustar automaticamente a entrada de ar, otimizando a combustão para máximo desempenho e economia de combustível.


Características de segurança:

Para garantir uma operação segura e confiável, a caldeira é equipada com vários mecanismos de segurança:

• Válvula de alívio de pressão de 3 bar (incluída)
• Dissipador de calor: Na parte traseira e superior da caldeira, um dissipador de calor (estrutura tubular com uma grande área de superfície) deve ser conectado à rede de abastecimento de água por meio de uma válvula térmica com um sensor remoto (NÃO incluído). Em caso de superaquecimento, a água é liberada no dissipador de calor, dissipando o calor da caldeira para o ambiente.
• Termostato STB que corta o fornecimento de energia em caso de superaquecimento.
• Um sistema de controle eletrônico que desliga o fornecimento de ar para a câmara de combustão em caso de superaquecimento.
• Desligamento automático do fornecimento de ar em caso de falha de energia.

O dispositivo está em conformidade com as normas EN 303-5 e com a Certificação CE.

Partes da caldeira - esquema

1 - Câmara de combustão
2 - Porta de abastecimento de combustível
3 - Porta de limpeza de cinzas
4 - Ventilador de pressão (para caldeiras com ventilador)
5 - Controle ST-81 zPID (para caldeiras com ventilador)
6 - Chaminé

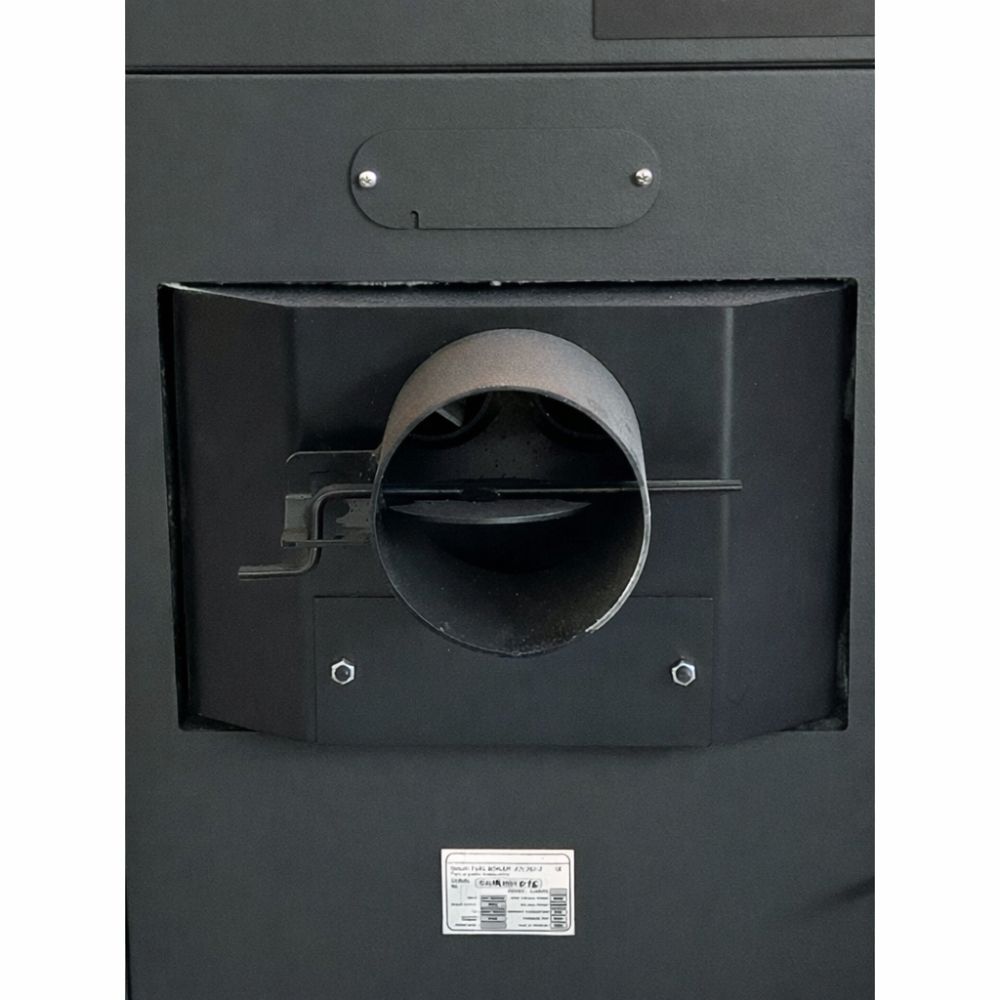

7 - Válvula para regular a tiragem na chaminé
8 - Orifício de inspeção para limpeza da chaminé
9 - Termômetro sensor (para caldeiras sem ventilador)
10 - Serpentina de emergência
11 - Válvula para ar secundário
12 - Válvula de alimentação de ar (para caldeiras sem ventilador)
13 - Regulador mecânico de temperatura (para caldeiras sem ventilador)
14 - Tampa do soquete do cabo
15 - Tampa de inspeção para sensores
16 - Conexão de entrada de água G 1½“
17 - Conexão de saída de água G 1½“
18 - Conexão G ½“ para enchimento e drenagem da caldeira
19 - Tampa do orifício de montagem do queimador
20 - Portinhola de segurança para as cinzas
21 - Porta para fixação da chaminé

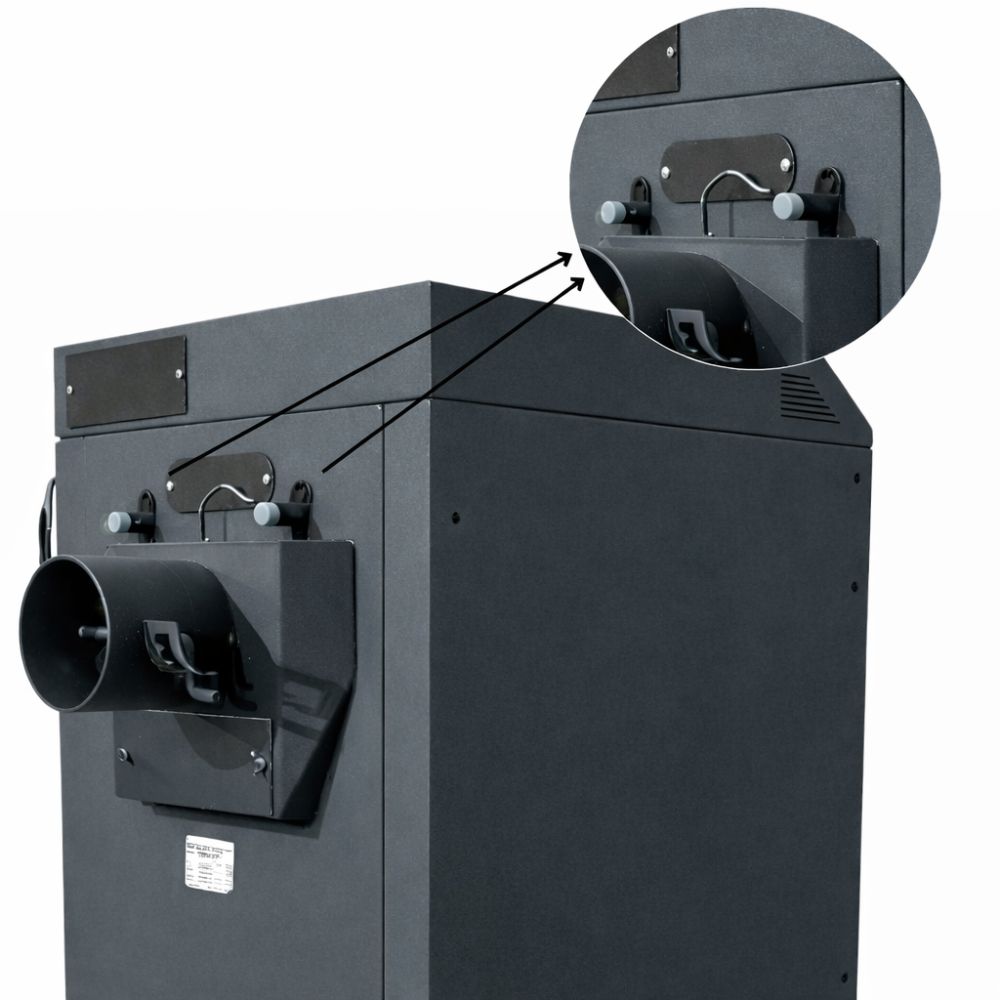

22 - Porta de segurança superior

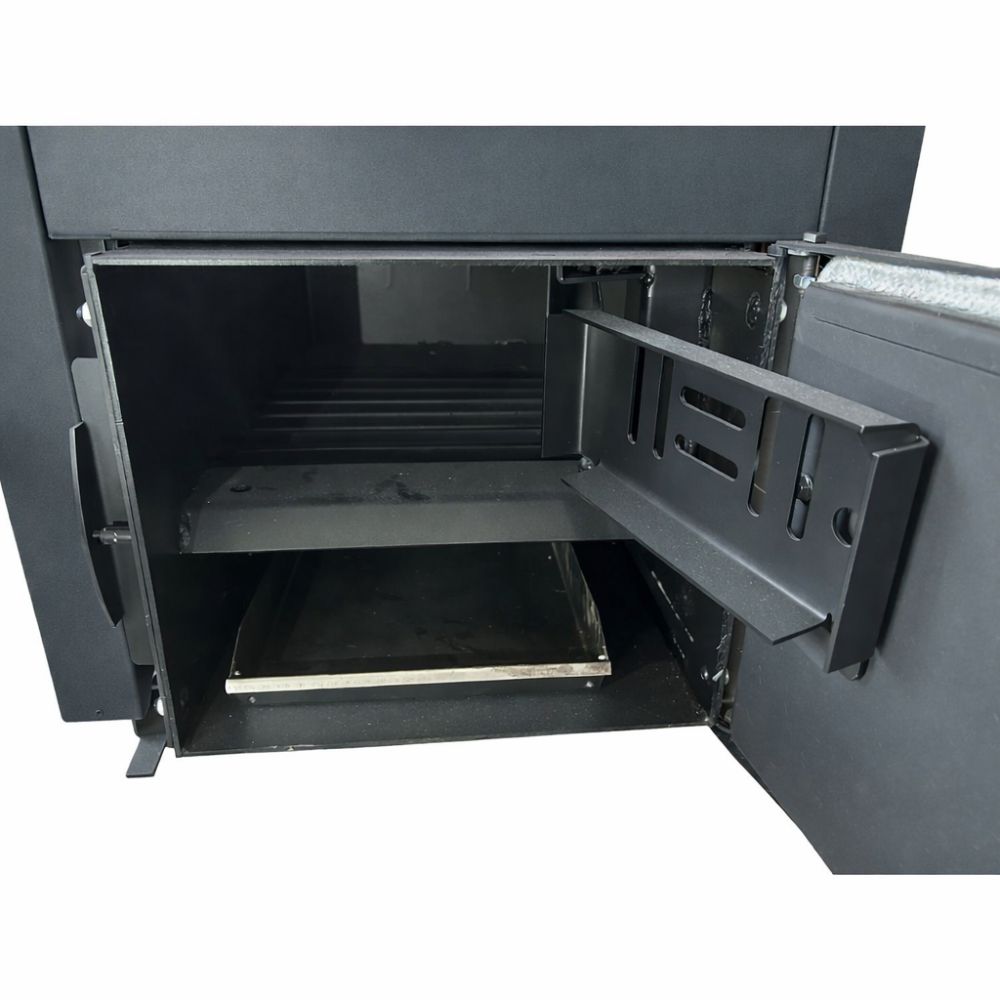

23 - Bandeja de cinzas
24 - Distribuidor de ar
25 - Fusível
26 - Termostato de segurança da caldeira – STB

Esquemas de exemplo para conectar uma caldeira a diferentes tipos de instalações de aquecimento
